Embedded GUI များအတွက် Dual SPI Interface

Dual SPI စွမ်းရည်နှင့် 16 ဘစ်အရောင်အတိမ်အနက်ဖြင့်၊ မျက်နှာပြင်သည် အခြေခံ ဟာ့ဒ်ဝဲဗိသုကာကို မပြောင်းလဲဘဲ ကွဲပြားသော ဒေတာနှုန်းတောင်းဆိုမှုများကို လိုက်လျောညီထွေဖြစ်စေနိုင်သည်။

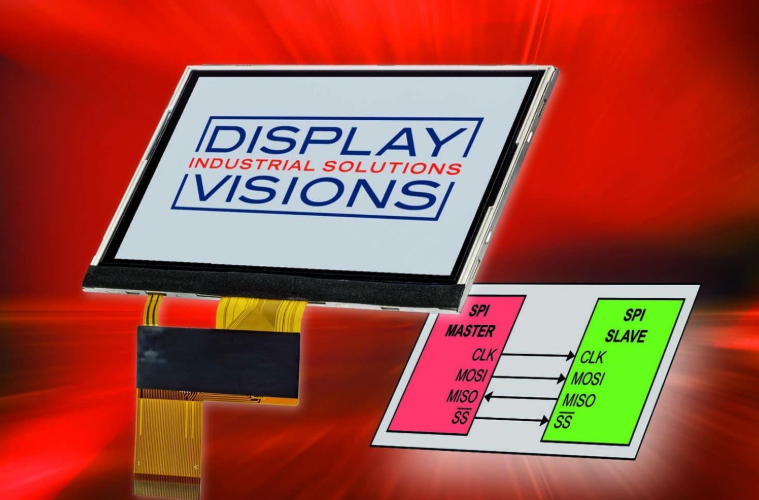

DISPLAY VISIONS သည် မိုက်ခရိုကွန်ထရိုလာကိုအခြေခံသည့် မြှုပ်သွင်းထားသောစနစ်များအတွက် ဖန်တီးထားသည့် 4.3 လက်မအရောင်ပြကွက်တစ်ခုဖြစ်သည့် EA TFT043 42SINN ကို မိတ်ဆက်ခဲ့သည်။မိုက်ခရိုကွန်ထရိုလာအခြေခံစနစ်များတွင် တိုက်ရိုက်ပေါင်းစည်းနိုင်သည့် ကျစ်လစ်ပြီး ကုန်ကျစရိတ်များသော မျက်နှာပြင်ပြသမှု module များအတွက် ကြီးထွားလာသော လိုအပ်ချက်ကို ဖြေရှင်းခြင်း။ထည့်သွင်းထားသော အပလီကေးရှင်းများစွာတွင်၊ ဆော့ဖ်ဝဲအင်ဂျင်နီယာများသည် စွမ်းဆောင်ရည်၊ ဝိုင်ယာကြိုးရိုးရိုးရှင်းရှင်းနှင့် အာကာသထိရောက်မှုတို့ကို ဟန်ချက်ညီစေရန်၊ အထူးသဖြင့် လက်ကိုင်စက်ပစ္စည်းများ၊ ထိန်းချုပ်အကန့်များနှင့် ဘုတ်အဖွဲ့နေရာနှင့် ပင်နံပါတ်ရရှိနိုင်မှု အကန့်အသတ်ရှိသော စက်မှုလုပ်ငန်းသုံးစက်ပစ္စည်းများတွင် ရှာဖွေကြသည်။


Serial Peripheral Interface (သို့) SPI သည် ၎င်း၏မြင့်မားသောဒေတာနှုန်းထားများ၊ အပြည့်အဝနှစ်ထပ်ဆက်သွယ်ရေး၊ latency နည်းပါးခြင်းနှင့် ဝိုင်ယာကြိုးလိုအပ်ချက်များ လျှော့ချခြင်းကြောင့် မကြာခဏရွေးချယ်လေ့ရှိသည်။အပြိုင်အင်တာဖေ့စ်များနှင့်နှိုင်းယှဉ်ပါက အချက်ပြလိုင်းအရေအတွက်ကို လျှော့ချခြင်းဖြင့် SPI သည် PCB အပြင်အဆင်ကို ရိုးရှင်းစေပြီး စနစ်တစ်ခုလုံး၏ရှုပ်ထွေးမှုကို လျှော့ချနိုင်သည်။EA TFT043 42SINN တွင် ပေါင်းစပ်ထားသော SPI ဘတ်စ်ကားကို 3 ဝါယာကြိုး၊ 4 ဝါယာကြိုး သို့မဟုတ် Dual SPI မျက်နှာပြင်အဖြစ် သတ်မှတ်နိုင်သည်။Dual SPI မုဒ်သည် core display module ကိုမပြောင်းလဲဘဲ ဒီဇိုင်နာများအား အပလီကေးရှင်းလိုအပ်ချက်အရ ဆက်သွယ်ရေးစွမ်းဆောင်ရည်ကို လိုက်လျောညီထွေဖြစ်အောင် ဖန်တီးပေးသည်။

မျက်နှာပြင်သည် Resolution 480 x 272 pixels နှင့် 65,535 ရောင်အထိ ပံ့ပိုးပေးထားပြီး 16 bit colour depth ရှိသည်။ဤသတ်မှတ်ချက်သည် မြှုပ်သွင်းထားသော စနစ်များတွင် အသေးစိတ် ဂရပ်ဖစ်အသုံးပြုသူ အင်တာဖေ့စ်များ၊ အိုင်ကွန်များနှင့် အခြေအနေ အချက်အလက်များကို တင်ပြခွင့်ပြုသည်။ပိုကျယ်သော ရှုထောင့်များတစ်လျှောက် တည်ငြိမ်သော ခြားနားမှုနှင့် အရောင်ဖော်ပြမှုကို ထိန်းသိမ်းရန် IPS နည်းပညာကို ထည့်သွင်းထားသည်။ထို့အပြင်၊ တစ်စတုရန်းမီတာလျှင် 1,100 cd ဖြင့် အဆင့်သတ်မှတ်ထားသော နောက်ခံအလင်းသည် ပြင်ပ သို့မဟုတ် ပြင်းထန်စွာ လင်းထိန်နေသော အိမ်တွင်းပတ်ဝန်းကျင်အတွက် သင့်လျော်သော တောက်ပသောပတ်ဝန်းကျင်အလင်းရောင်အခြေအနေများတွင် ဖတ်နိုင်မှုကို ပံ့ပိုးပေးပါသည်။

လျှပ်စစ်ရှုထောင့်အရ၊ မျက်နှာပြင်သည် 3.3 V ၏ logic supply တွင်လည်ပတ်နေပြီး နောက်ခံအလင်းသည် 60 mA တွင် ခန့်မှန်းခြေ 12 V လိုအပ်သည်။သတ်မှတ်ထားသော လည်ပတ်အပူချိန်အကွာအဝေးသည် အနှုတ် 20 ဒီဂရီစင်တီဂရိတ်မှ အပေါင်း 70 ဒီဂရီစင်တီဂရိတ်မှ အပူချိန်ပြောင်းလဲခြင်းကို ထည့်သွင်းစဉ်းစားရမည့် စက်မှုနှင့် တစ်ပိုင်းစက်မှုအခြေအနေများတွင် အသုံးပြုမှုကို ပံ့ပိုးပေးပါသည်။
