စက်မှုအသုံးပြုရန်အတွက် Compact Film Capacitors

Compact X2 ဘေးကင်းရေး ကာပတ်စီများသည် မြင့်မားသော ဗို့အားများကို ကိုင်တွယ်ပြီး စက်မှုဒရိုက်များ၊ EV အားသွင်းစနစ်များ၊ စွမ်းအင်မီတာနှင့် အခြား ပါဝါစနစ်များတွင် ဆူညံသံများကို ကိုင်တွယ်သည်။

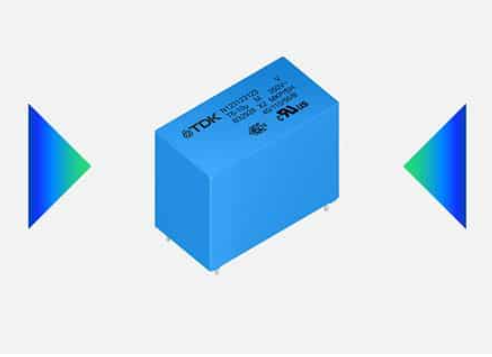

TDK ကော်ပိုရေးရှင်းသည် B3292xU/V စီးရီးဖြင့် ၎င်း၏ X2 ဘေးကင်းရေးရုပ်ရှင် ကာဗာစီတာမိသားစုတွင် မော်ဒယ်အသစ်များကို ထည့်သွင်းထားသည်။ရည်ရွယ်ချက်မှာ စက်မှုလုပ်ငန်းနှင့် မော်တော်ယာဥ်ဒီဇိုင်းများတွင် ဘုတ်နေရာလွတ်များကို လျှော့ချနေစဉ်တွင် ပိုမိုမြင့်မားသော ဗို့အားများကို ပံ့ပိုးပေးရန်ဖြစ်သည်။အဓိကအသုံးချပရိုဂရမ်များတွင် တည်ငြိမ်သောလည်ပတ်မှုနှင့် ကျစ်လစ်သိပ်သည်းသောအရွယ်အစားသည် အရေးကြီးသော capacitive power supply နှင့် စွမ်းအင်မီတာများပါဝင်သည်။၎င်းတို့သည် ဆက်တိုက်လျှပ်စစ်ဖိစီးမှုအောက်တွင်လည်ပတ်နေသော စက်မှုဒရိုက်များများအတွက်လည်း သင့်လျော်ပါသည်။

ဗားရှင်းအသစ်များသည် 15 မီလီမီတာနှင့် 22.5 မီလီမီတာ အကွာအဝေးရှိသော ခဲအကွာအဝေးများပါရှိသည်။၎င်းတို့သည် ဤသေးငယ်သောအရွယ်အစားများတွင် 47 nF မှ 1.8 µF မှ capacitance တန်ဖိုးများကို ဖုံးအုပ်ထားသည်။capacitors များကို 350 V AC တွင် အဆင့်သတ်မှတ်ထားပြီး IEC 60384-14 နှင့်အညီ အမြင့်ဆုံးဗို့အား 2.5 kV အထိ ကိုင်တွယ်နိုင်သည်။၎င်းတို့ကို mains supply နှင့် အစီအရီ ချိတ်ဆက်သောအခါတွင် ဝင်ရောက်စွက်ဖက်မှုကို နှိမ်နင်းရန်အတွက် အသုံးပြုသည်။

ယုံကြည်စိတ်ချရမှုနှင့် ဘေးကင်းမှုစံချိန်စံညွှန်းများနှင့်အညီ လိုအပ်သည့် စီးရီးအား စက်ပေါ်ရှိ အားသွင်းကိရိယာများနှင့် EV အားသွင်းစနစ်များတွင် အသုံးပြုနိုင်သည်။PV အင်ဗာတာများသည် အထူးသဖြင့် မတူညီသော ပတ်ဝန်းကျင်အခြေအနေများနှင့် ထိတွေ့နိုင်သော စနစ်များတွင် အဓိကသော့ချက်တစ်ခုဖြစ်သည်။

B3292xU/V အကွာအဝေးတစ်ခုလုံးတွင် ခဲအကွာအဝေးသည် 15 mm မှ 52.5 mm အထိ တိုးသည်။Capacitance တန်ဖိုးများသည် 47 nF မှ 20 µF သို့သွားပါသည်။၎င်းသည် အာကာသနှင့် လျှပ်စစ်လိုအပ်ချက်များအပေါ် အခြေခံ၍ အစိတ်အပိုင်းများကို ရွေးချယ်ရန် ဒီဇိုင်နာများကို လိုက်လျောညီထွေဖြစ်စေသည်။

စီးရီးသည် THB စာမေးပွဲကို +85°C၊ နှိုင်းရစိုထိုင်းဆ 85% နှင့် 1000 နာရီအတွက် အဆင့်သတ်မှတ်ထားသော ဗို့အား၊ အဆင့် III၊ Test Condition B နှင့် ကိုက်ညီသည်။ ၎င်းသည် AEC-Q200 လိုအပ်ချက်များနှင့်လည်း ကိုက်ညီပါသည်။အမြင့်ဆုံးလည်ပတ်မှုအပူချိန်မှာ +110 ဒီဂရီစင်တီဂရိတ်ဖြစ်ပြီး အပူချိန်မြင့်မားသောပတ်ဝန်းကျင်များတွင် အသုံးပြုနိုင်သည်။

ဤ capacitors များသည် မိမိကိုယ်ကို ကုသနိုင်သော ဂုဏ်သတ္တိများကို ပေးစွမ်းပြီး 1505 V DC တွင် နှစ်စက္ကန့်ကြာ စမ်းသပ်သည်။၎င်းသည် ဗို့အားဖိစီးမှုအောက်တွင် တာရှည်ခံမှုကို ပိုမိုကောင်းမွန်စေရန် ကူညီပေးသည်။ဒီဇိုင်းကိရိယာများနှင့် SPICE မော်ဒယ်များသည် သရုပ်ဖော်ခြင်းနှင့် ဒီဇိုင်းအသစ်များတွင် ပေါင်းစည်းခြင်းကို ပံ့ပိုးပေးရန်အတွက် ရနိုင်ပါသည်။
